Temperaturschocktest Prüfanlagen

Prüfungen mit schnellen Temperaturwechseln? Kein Problem! Sowohl horizontale oder vertikale Prüfkorbewegung oder auch feststehender Prüfraum mit schneller Umtemperierung mittels zwei Aggregaten die sich links und rechts neben dem Prüfraum befinden. Jedes Aggregat kann zudem auch als eigenständiger Prüfraum genutzt werden.

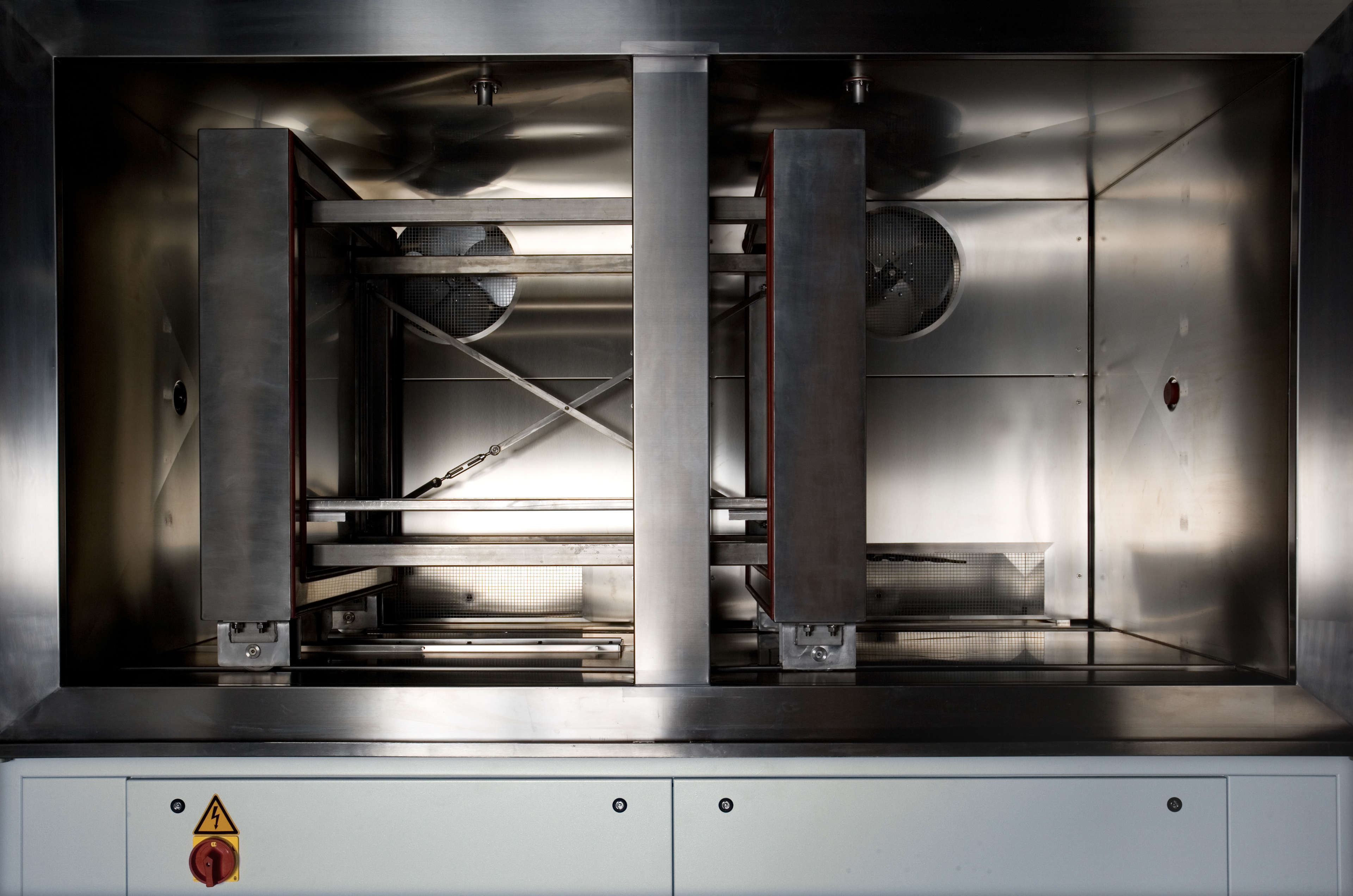

Schocktest horizontal verfahrbar

Schocktest horizontal verfahrbar

Schocktest vertikal verfahrbar

Technische Daten
Type Volumen Prüfkorb-Maße in mm Außen-Maße in mm
ST2K Liter b h t b h t
220 85 473 385 470 980 1.950 1.965
320 140 430 470 700 1.080 1.980 2.215
1.000 580 1.070 680 800 2.800 2.230 2.210
7.000 7.900 1.100 1.890 3.800 3.220 3.700 6.700
Temperaturbereich
-55°C, -50°C,-40°C,.......+100°C, +180°C, +250°C
Beladung
ST2K220/320: 80 kg
ST2K1000: 150kg
ST2K7000: 1.000kg
Klimabereich
5% bis 99% rel. Feuchte

Prinzipbild Schocktest mit festem Prüfraum

Sonder-Schocktestanlage Vario:
Temperatur-Schockanlage Typ STKV

bestehend aus 3 Hauptkomponenten (Temperiersystem 1 Kälte, Prüfraum, Temperiersystem 2 Wärme) die über ein Luftkanalsystem verbunden sind

Besondere Merkmale
  • Prüfraum bewegt sich nicht
  • Prüfraumhaube ist sehr leicht
  • Prüfaufbau sehr gut zugänglich
  • Prüfling kann von unten verkabelt werden, keine Bewegung der Kabel
  • sehr schneller Luftaustausch = Schock
  • Temperaturschock gemäß DIN EN 60068-2-14 Na, Nb u.a.
  • geeignet für schwere und/oder große Prüflinge
